Apprendre réellement l’électronique de puissance
Outils gratuits de dimensionnement et kits pédagogiques
pour l’apprentissage pratique de l’électronique de puissance,
basés sur les méthodes et principes du milieu industriel.
Pourquoi HandsOn ePower est différent
Les cours traditionnels expliquent les principes.
Les livres montrent comment faire, sans réellement pratiquer.
Les TP académiques présentent des montages simplifiés.
HandsOn ePower va plus loin.
Ici, vous apprenez à concevoir, mesurer et comprendre des convertisseurs de puissance selon des principes largement utilisés dans le milieu industriel. Vous acquerrez une vraie expérience qui vous suivra dans n’importe quelle industrie :
- Contraintes réelles
- Hypothèses explicites
- Limites clairement identifiées
- Décisions d’ingénierie assumées
Comment on apprend
Une démarche inspirée des pratiques industrielles
Specifier
Cahier des charges
Hypothèses d’entrée
Contraintes système
Normes & Standards
Concevoir
Outils transparents
Équations visibles
Hypothèses explicites
Choix justifiés
Comprendre
Documentation claire
Pourquoi / Comment / Limites
Décisions techniques expliquées
Mesurer
Mesures réelles (élec, thermique, CEM)
Analyse des écarts théorie / réel
Identification des causes
Solutions expliquées et justifiées
Outils gratuits
Ces outils permettent de dimensionner et de comprendre les topologies de conversion de puissance à des fins pédagogiques. Chaque outil explicite clairement : Les hypothèses, les équations de dimensionnement, les limites associées.
Les kits HandsOn ePower permettent ensuite de concevoir, assembler et analyser des convertisseurs réels, dans une démarche inspirée des pratiques industrielles.
Flyback Designer
Calculs transparents
Équations visibles
Hypothèses clairement posées
LLC/CLLC Designer
Outil de dimensionnement pédagogique
Topologie étudiée pas à pas
Bientôt disponible
PFC Designer
Outil de dimensionnement pédagogique
Topologie étudiée pas à pas
Bientôt disponible
Kits pédagogiques
Concevoir et Mesurer des convertisseurs réels
Vous concevez et analysez des convertisseurs pédagogiques, en intégrant des contraintes techniques couramment rencontrées dans des contextes industriels, telles que la thermique, la compatibilité électromagnétique (CEM) et l’isolation.
Pour des raisons de sécurité, les kits sont conçus pour fonctionner à des niveaux de tension inférieurs à 36 V.

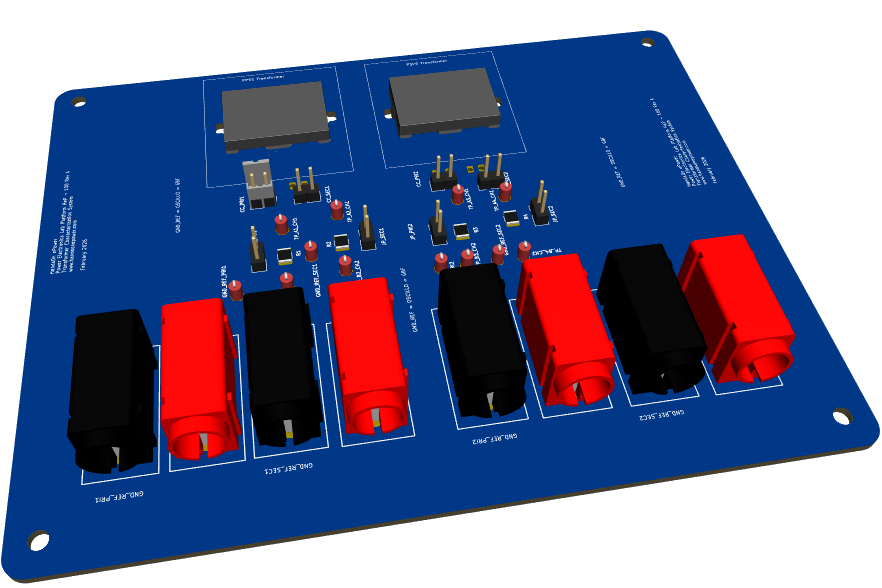

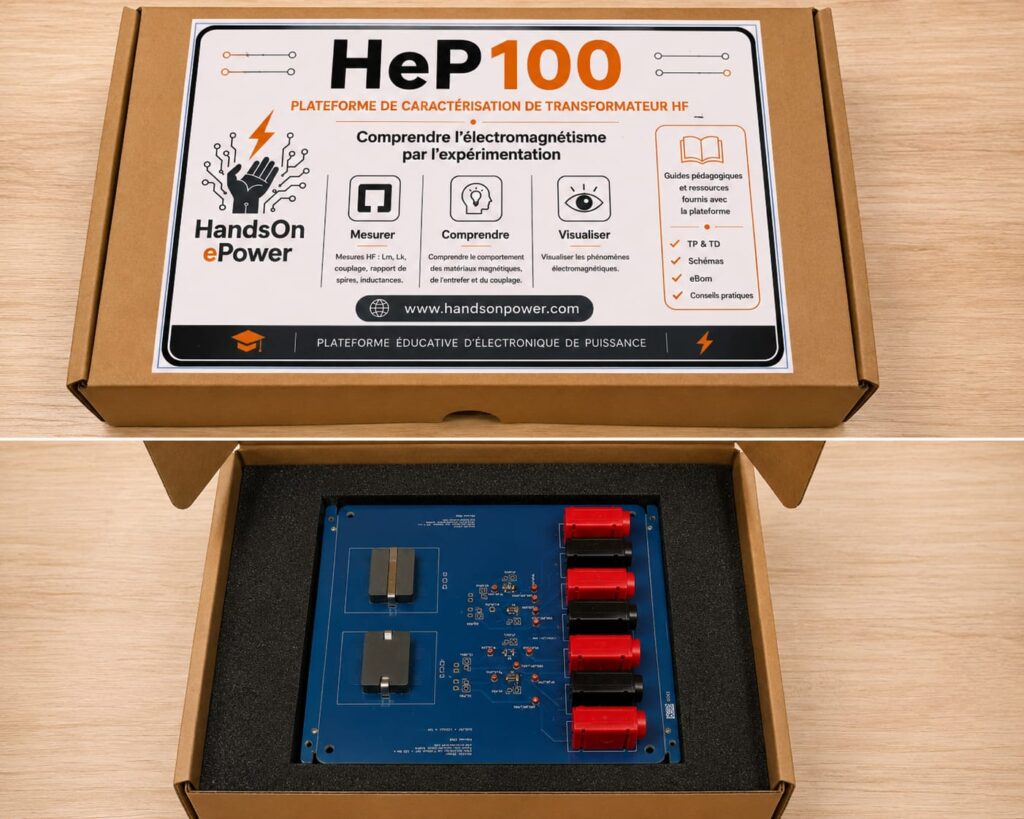

Kit HeP-100 – Plateforme pédagogique d’électromagnétisme appliqué
Disponible en pré-reservation
Public cible : Étudiants Licence / Master – Écoles d’ingénieurs – Formations techniques – Ingénieurs – Passionnés
HeP-100 est une plateforme pédagogique conçue pour apprendre les bases de l’électromagnétisme appliqué à travers des mesures réelles simples, réalisées avec des instruments de laboratoire standards.
Ce kit permet d’observer, comprendre et interpréter les phénomènes physiques fondamentaux qui gouvernent le fonctionnement des transformateurs, inductances et machines électriques, en reliant directement théorie, modèle équivalent et comportement mesuré.
Ce que vous apprenez
Avec ce kit, vous apprenez à :
- Comprendre comment la tension impose le flux
- Comprendre le rôle réel du courant et du champ magnétique
- Visualiser l’impact du noyau, du matériau et de l’entrefer
- Comprendre pourquoi l’inductance est une propriété du circuit magnétique
- Observer l’énergie stockée dans le champ magnétique
- Présentation et exploitation du modèle équivalent du transformateur
- Identifier les indices de non-linéarité et de saturation
- Comprendre les inductances de fuite et le couplage magnétique
- Relier géométrie des enroulements ↔ comportement réel
- Analyser les effets haute fréquence (tendances, limites des modèles BF)
Le transformateur n’est plus un objet abstrait :
il devient un système physique compréhensible et mesurable.

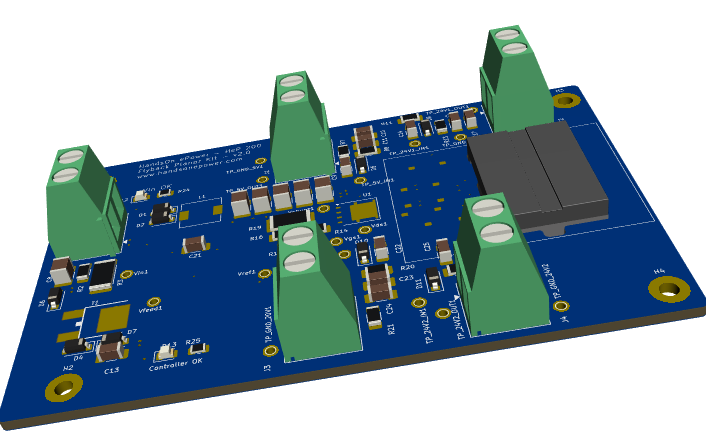

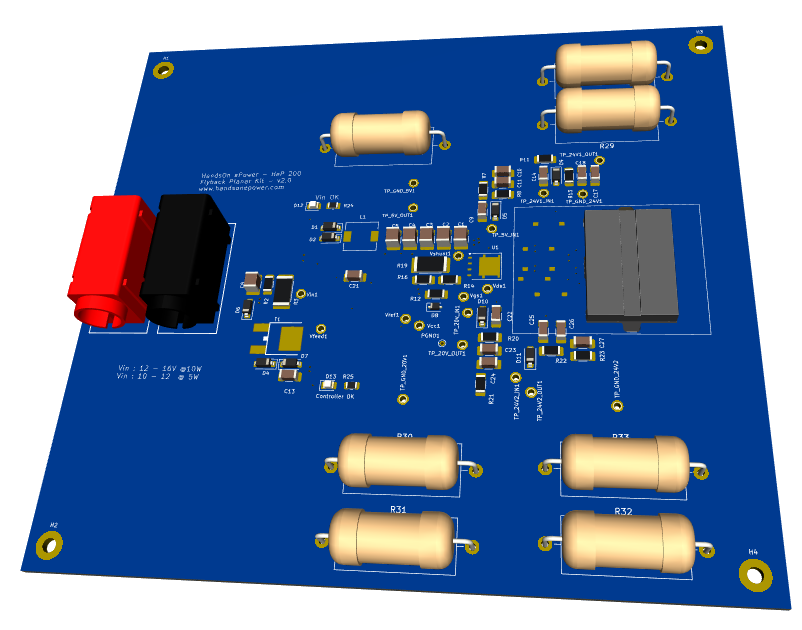

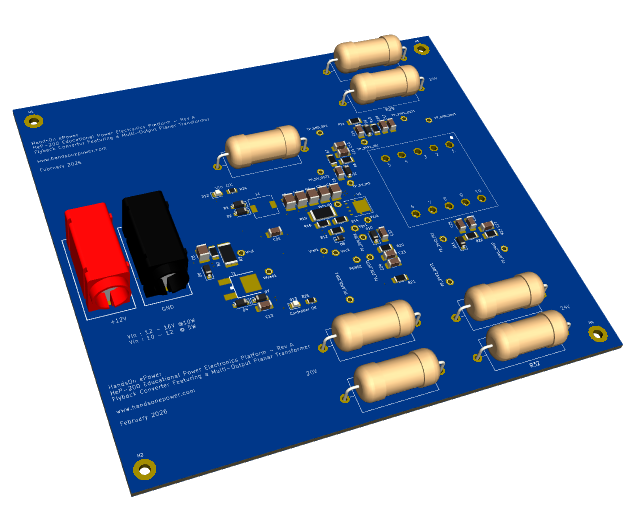

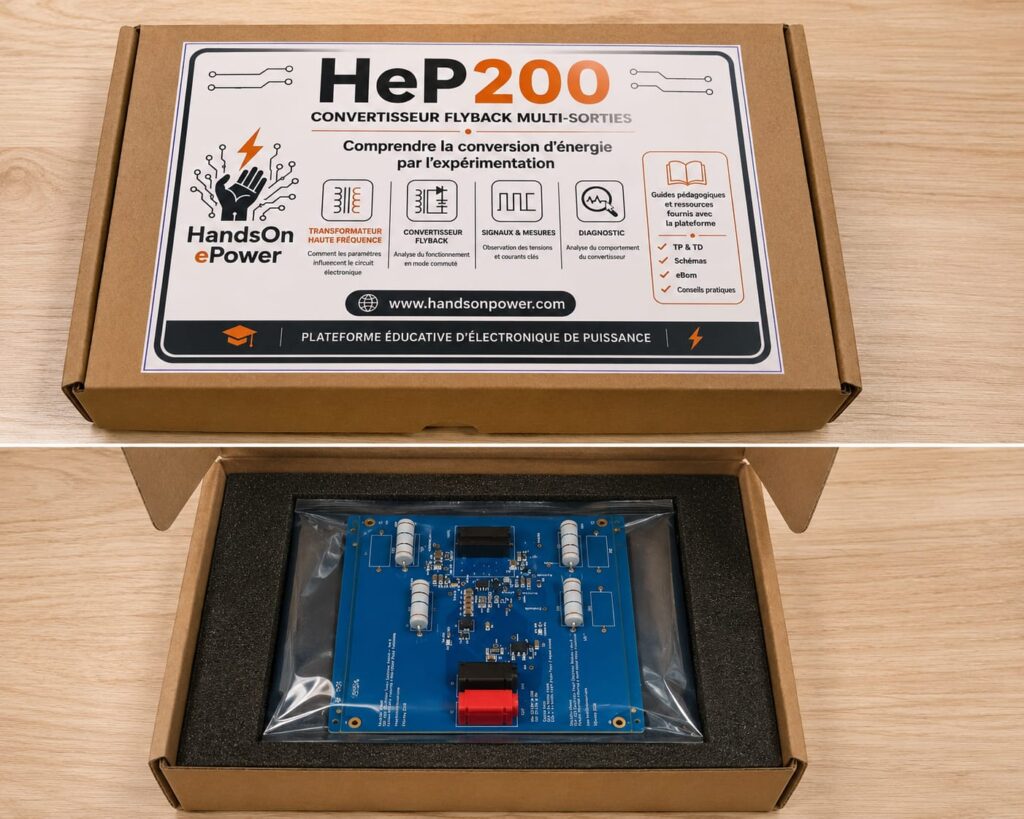

Kit HeP - 200 - Flyback Planar – Multiple-sorties
🟠 En validation pédagogique
Niveau : étudiant fin de cycle (Master / école d’ingénieur) – Approche orientée industrie
Le HeP-200 est une plateforme pédagogique dédiée à l’étude du transformateur haute fréquence tel qu’il est réellement utilisé dans un convertisseur Flyback multi-sorties.
La topologie Flyback permet d’alimenter plusieurs zones fonctionnelles d’un produit isolé à partir d’une seule source. Elle est aujourd’hui l’architecture la plus utilisée en industrie pour les alimentations auxiliaires, en raison de sa simplicité, de sa flexibilité multi-sorties et de sa facilité de contrôle.
À travers l’analyse d’un Flyback réel, le HeP-200 permet de comprendre comment le transformateur HF devient un composant fonctionnel central de la conversion de puissance. Il intervient directement dans le transfert d’énergie, l’isolement galvanique, la répartition de la puissance entre plusieurs sorties, la régulation et les performances globales de l’alimentation.
Contrairement au HeP-100, qui pose les bases physiques et les modèles fondamentaux, le HeP-200 aborde le transformateur dans une logique d’ingénierie réelle, représentative des architectures industrielles.
Ce que vous apprenez
Avec le HeP-200, vous apprenez à analyser une alimentation Flyback multi-sorties telle qu’on la rencontre réellement en industrie, en plaçant le transformateur HF au centre de l’étude.
Le kit permet de :
- Comprendre le fonctionnement complet d’une alimentation Flyback isolée,
- Analyser le transformateur à partir d’un modèle réel, incluant isolement, éléments parasites et interactions entre enroulements,
- Dimensionner un transformateur HF en tenant compte de la répartition de l’énergie entre plusieurs sorties,
- Comprendre l’impact du transformateur sur la régulation croisée et la stabilité des différentes sorties,
- Relier les choix de conception aux comportements observés dans une alimentation auxiliaire réelle,
- Adopter une démarche d’ingénierie reliant physique, modèle et fonctionnement système.
Le HeP-200 constitue ainsi une étape clé pour passer d’une compréhension des phénomènes électromagnétiques à une approche concrète et réaliste de la conversion de puissance.
Kit HeP - 300 - Foward Planar – Multiple-sorties à demagnetisation résonante
🔵 En développement
Niveau : étudiant fin de cycle (Master / école d’ingénieur) – Approche orientée industrie
Le HeP-300 est une plateforme pédagogique dédiée aux architectures avancées de conversion de puissance, dans lesquelles le transformateur haute fréquence est utilisé comme un véritable transformateur, et non comme une simple inductance couplée.
Contrairement au Flyback, où l’énergie est stockée dans le champ magnétique, les architectures Forward et résonantes étudiées avec le HeP-300 reposent sur un transfert direct de l’énergie, nécessitant une maîtrise fine du circuit magnétique, de la démagnétisation et des phénomènes dynamiques.
Ce kit permet d’aborder les principes utilisés dans les alimentations modernes à haut rendement, où la résonance devient un levier essentiel pour réduire les pertes, maîtriser les contraintes électriques et repousser les limites en fréquence et en densité de puissance.
Ce que vous apprenez
Avec le HeP-300, vous apprenez à :
- Comprendre la différence fondamentale entre inductance couplée (Flyback) et transformateur réel (Forward)
- Analyser le rôle du transformateur HF dans un transfert direct d’énergie
- Comprendre les mécanismes de démagnétisation du transformateur
- Étudier l’impact des inductances de fuite et capacités parasites dans des architectures réelles
- Comprendre comment la résonance transforme les contraintes en opportunités
- Relier la physique du transformateur aux performances, rendements et contraintes industrielles
- Identifier pourquoi ces architectures sont au cœur des alimentations modernes et innovantes

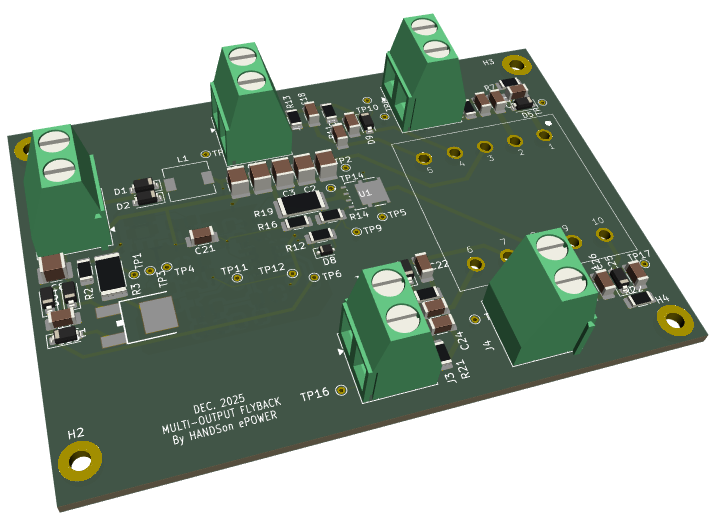

Kit HeP - 400 - Flyback Filaire – Multiple-sorties
🔵 En développement
Niveau : étudiant fin de cycle (Master / école d’ingénieur) – Approche orientée industrie
Le HeP-400 est une plateforme pédagogique dédiée à l’étude du Flyback multi-sorties basé sur un transformateur filaire réel, tel qu’il est largement utilisé dans les alimentations industrielles.
Contrairement aux approches idéalisées, le transformateur filaire introduit volontairement des phénomènes réels et non maîtrisés par le simple calcul : dispersion liée au bobinage, variabilité géométrique, couplage imparfait entre enroulements, et sensibilité à la cross-regulation.
Le kit permet également d’aborder un aspect fondamental et rarement enseigné : le bobinage lui-même.
La manière de bobiner, l’ordre des enroulements, le choix du fil et de son isolation influencent directement les performances, la répétabilité et la fiabilité du convertisseur.
Le Flyback filaire devient ainsi un support pédagogique complet, reliant théorie, pratique manuelle et réalités industrielles.
Ce que vous apprenez
Avec le HeP-400, vous apprenez à :
- Comprendre le fonctionnement réel d’un Flyback multi-sorties à transformateur filaire
- Apprendre à bobiner un transformateur filaire et comprendre l’impact des choix de bobinage
- Analyser l’influence de l’ordre des enroulements et de leur géométrie
- Comprendre l’origine et les mécanismes de la cross-regulation
- Étudier l’impact des inductances de fuite, résistances parasites et capacités distribuées
- Dimensionner un transformateur filaire : spires, sections de fil, compromis pertes / encombrement
- Comprendre le rôle du fil conducteur (diamètre, résistance, pertes cuivre)
- Étudier les types d’isolants de fil et leur rôle dans l’isolement et la fiabilité
- Relier les choix de bobinage aux contraintes industrielles de répétabilité et de coût
- Corréler calculs → simulations → mesures expérimentales sur un système réel
